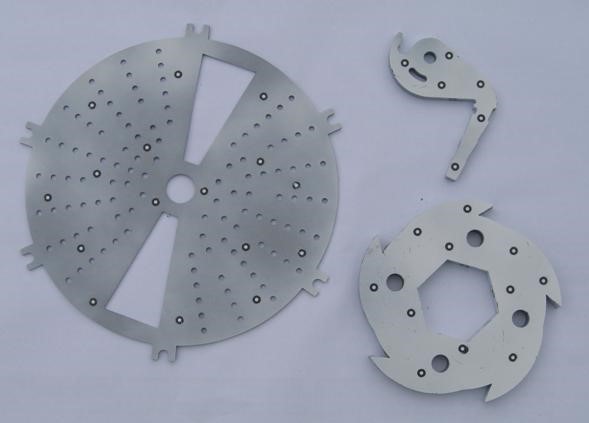

Našim strankam nudimo tudi 3D optične meritve s katerimi se lahko prepričajo v kvaliteto samega odreza. Po želji naročnika izvedemo meritev in izdelamo protokol razrezanega kosa.

Z optičnimi merilnimi sistemi proizvajalca GOM lahko nadzorujemo oblike in dimenzije celotnih predmetov ali njihovih posameznih delov. Merjeni volumen se lahko prilagodi v razponu nekaj milimetrov do nekaj metrov. Natančnost meritve lahko sega vse do 0,005 mm (5µm) odvisno od velikosti opazovanega predmeta. Sistem omogoča:

  • nadzor dimenzij in oblik
  • primerjava izdelka s CAD modelom
  • analiza odstopanj dveh predmetov (npr. kopije in originala)
  • optimizacija s postopnim preverjanjem oblike ter uvajanjem potrebnih korekcij

1. Meritev

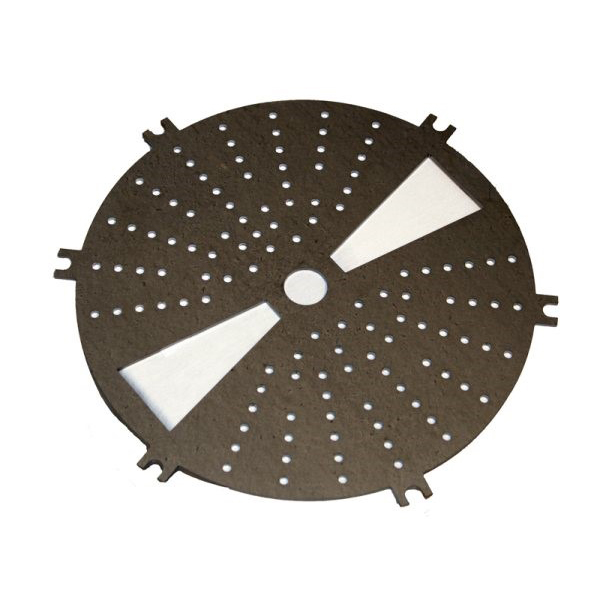

  • Naziv komada: Rešeto
  • Debelina: 3 mm
  • Vrsta materiala: St 37  S235 JRG2
  • Rezalni plin: kisik
  • Zunanje dimenzije komada: 293 x 293 mm
  • Število vidnih točk: 129.551
  • Število posnetih točk: 76.787
  • Število trikotnikov: 143.460

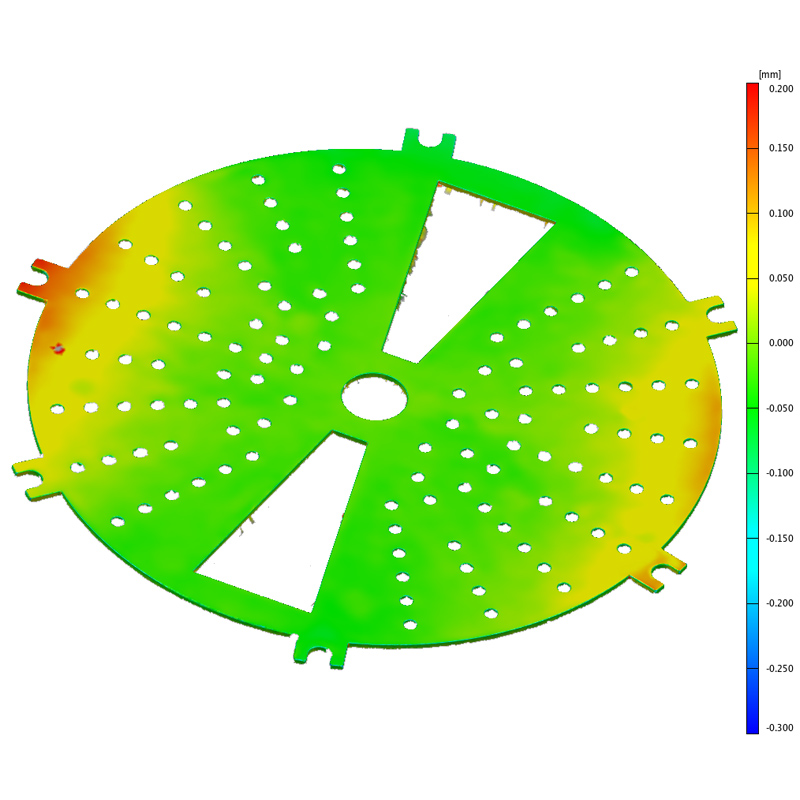

Slika: Analiza komada Rešeto z optičnimi meritvami

2. Meritev

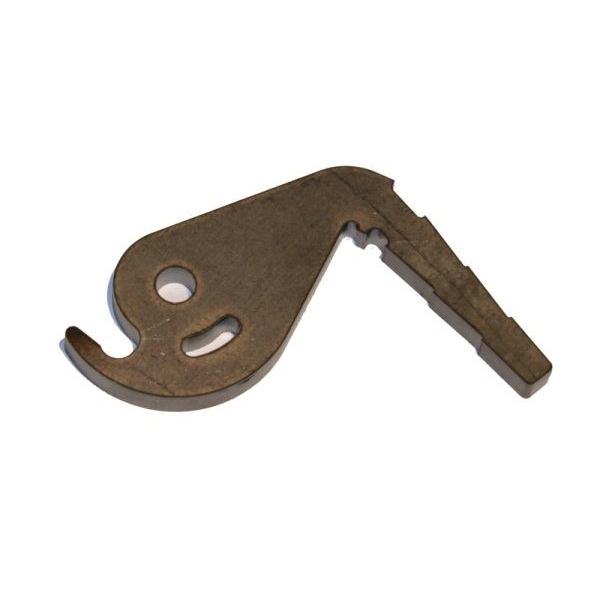

  • Naziv komada: Zapiralna ročica
  • Debelina: 10 mm
  • Vrsta materiala: St 37  S235 JRG2
  • Rezalni plin: kisik
  • Zunanje dimenzije komada: 104 x 116 mm
  • Število vidnih točk: 56.522
  • Število posnetih točk: 25.540
  • Število trikotnikov: 54.349

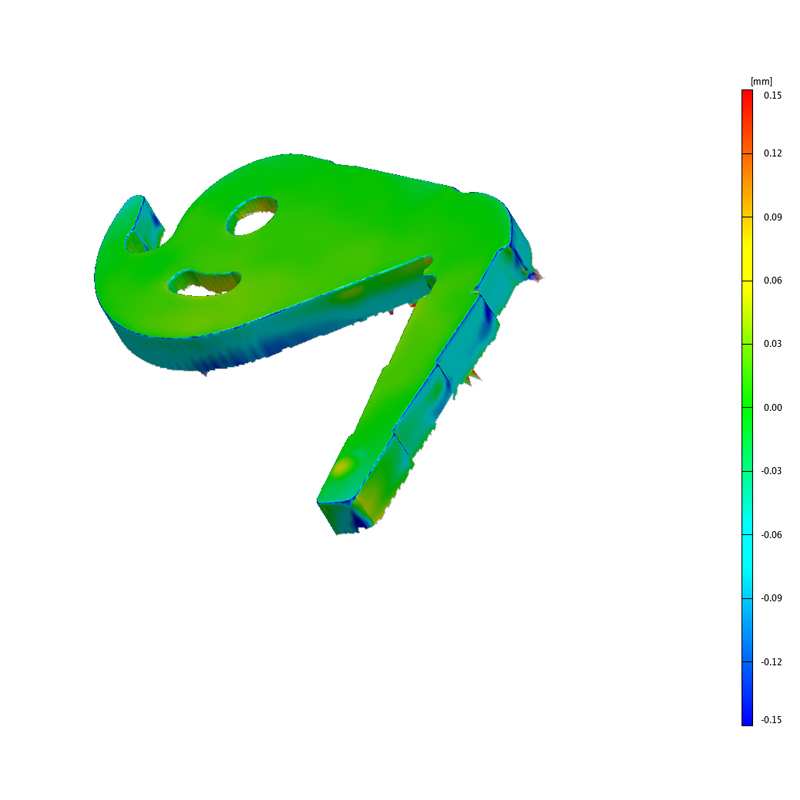

Slika: Analiza komada Zapiralna ročica z optičnimi meritvami

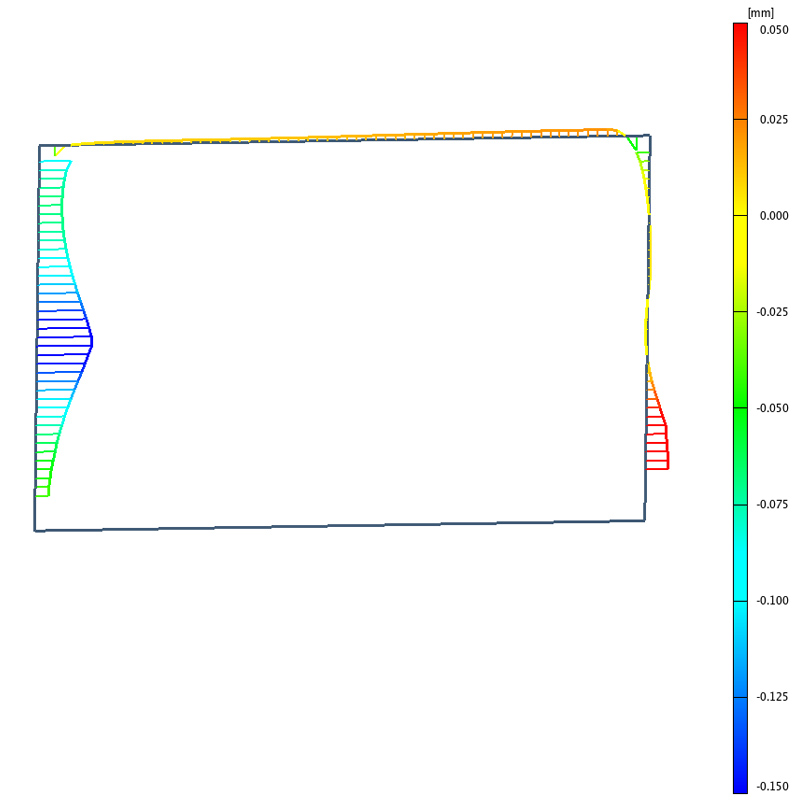

Spodnji sliki nam prikazujeta prečni prerez komada, ter odstopanja v z-ravnini. Prikazana je meritev pravokotnosti reza v z- ravnini.

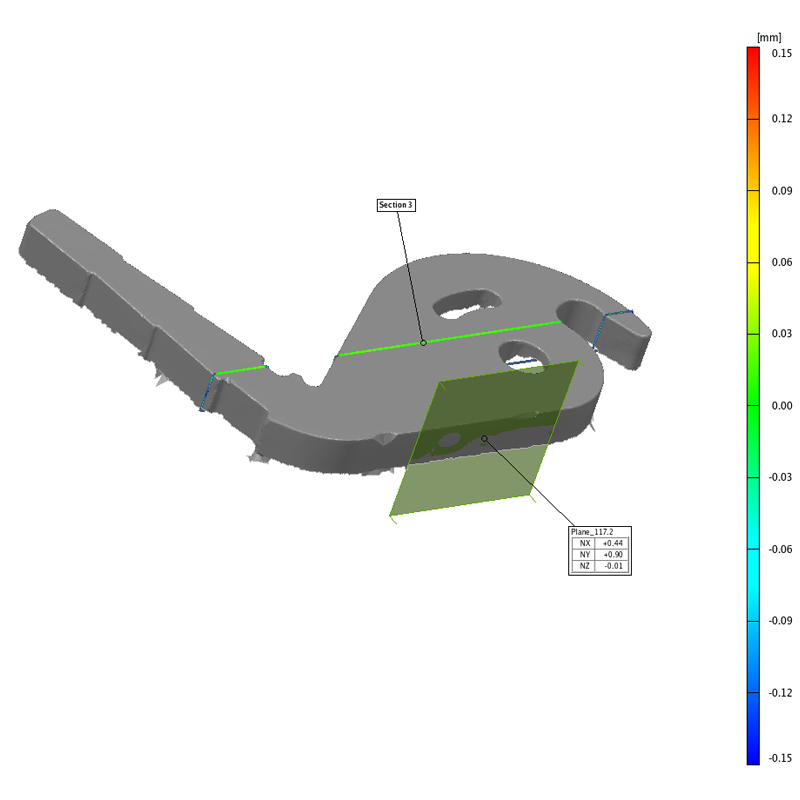

Slika: Analiza pravokotnosti reza komada Zapiralna ročica
